Contoh Perkuatan Tambahan pada Dinding Struktural

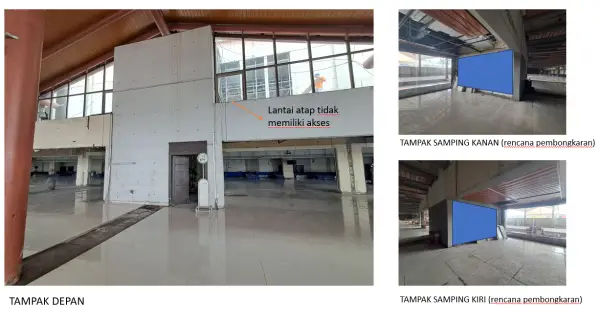

Tangga 2 lantai ini memiliki struktur penopang berupa dinding beton bertulangan dengan tebal 20 cm. Dinding beton bertulangan ini dipasang pada 4 sisi area tangga. Karena kebutuhan pengembangan dan peningkatan layanan pada bangunan dibutuhkan akses pada tangga bagian bawah sehingga posisi tangga pada lantai 1 perlu dibongkar dan 2 sisi dinding lantai 1 juga dibongkar. Sehingga dengan pembongkaran tersebut perlu dilakukan pengecekan apakah struktur tangga nanti masih aman khususnya terhadap beban gempa

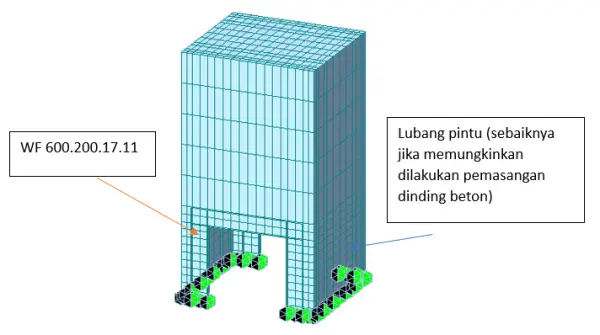

Pemodelan perkuatan struktur dilakukan dengan bantuan program midas

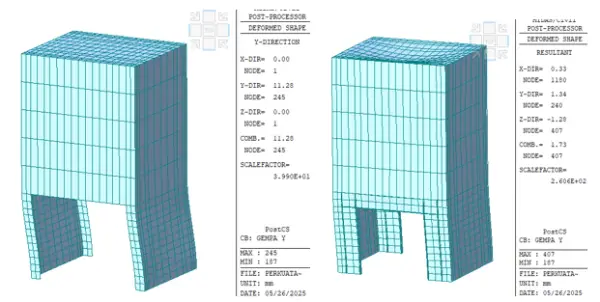

Dari hasil analisa didapatkan periode natural struktur tanpa perkuatan = 0.21 dt. periode natural struktur dengan perkuatan = 0 .08 dt

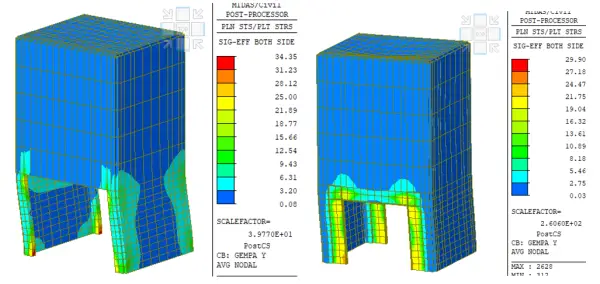

Dari hasil analisa didapatkan tegangan pada dinding beton saat gempa sebelum ditambahkan perkuatan = 34.35 Mpa. Setelah ditambahkan perkuatan = 8.24 Mpa
